絕緣和護(hù)套熱延伸試驗(yàn)
一、 試驗(yàn)?zāi)康?/strong>
熱延伸是考核橡皮絕緣和護(hù)套絕緣材料在熱和負(fù)荷作用下塑性變形和永久變形的一種檢驗(yàn)方法，采用比適用溫度高得多的試驗(yàn)溫度和一定負(fù)重的條件下，經(jīng)過較短時(shí)間的熱老化的延伸率的變化來體現(xiàn)塑性變形和永久變形的一種試驗(yàn)。如果熱和負(fù)載作用下變形大，會(huì)喪失機(jī)械性能，直至導(dǎo)致短路，電纜無法正常使用。
二、 適用范圍
本試驗(yàn)方法適用于額定電壓450/750V及以下橡皮絕緣電纜的國(guó)家標(biāo)準(zhǔn)和額定電壓450/750V及以下橡皮絕緣軟線和軟電纜的行業(yè)標(biāo)準(zhǔn)中所有產(chǎn)品的絕緣和護(hù)套熱延伸試驗(yàn)。
三、 檢驗(yàn)依據(jù)
GB/T2951.21-2008
四、 試驗(yàn)設(shè)備及器具
1、 熱延伸試驗(yàn)儀、砝碼
2、 鋼尺
五、 取樣及試樣制備
1、 從每一被測(cè)試樣上切取兩個(gè)絕緣樣段和護(hù)套樣段。
2、 啞鈴試件應(yīng)在除去所有凸脊和/或半導(dǎo)電層后從絕緣和護(hù)套內(nèi)層制取。
3、 按啞鈴試件和管狀試樣的制備方法（見試件的的制備）切取2個(gè)絕緣和護(hù)套試樣。
4、 計(jì)算截面積（見截面積的測(cè)量）。
六、 試驗(yàn)步驟

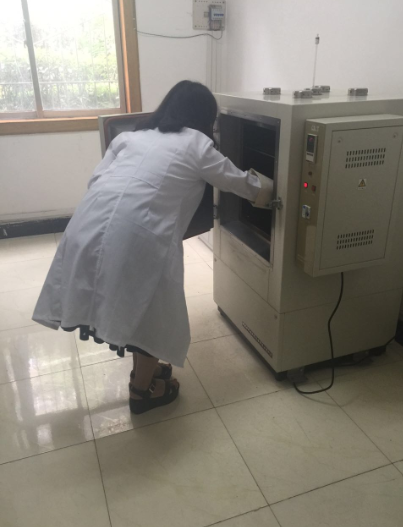

1、 將熱延伸儀加熱到200±3℃。
2、 將兩個(gè)試件和鋼尺夾持在試驗(yàn)架上，在試件的下端掛上按機(jī)械應(yīng)力為0.20N/ mm2計(jì)算得出的重物。
3、 用夾頭固定管狀試件時(shí)，不應(yīng)該使試件兩端緊密封閉。如在試件一端插入一小段金屬針管，其尺寸略小于試件內(nèi)徑。
4、 試件放入烘箱后達(dá)到規(guī)定溫度開始計(jì)時(shí)，15分鐘后立即測(cè)量標(biāo)志線間的距離，如果烘箱沒有觀察窗而必須把門打開運(yùn)行測(cè)量，則應(yīng)在打開門后30秒內(nèi)測(cè)量完畢。（如有爭(zhēng)議， 試驗(yàn)應(yīng)在帶觀察窗的烘箱內(nèi)進(jìn)行，并且不打箱們測(cè)量）。
5、 測(cè)量后應(yīng)立即從試件上解除重物（在下夾頭處把試樣剪斷），并使試件在規(guī)定的溫度下恢復(fù)5分鐘。然后從烘箱內(nèi)取出試件，慢慢冷卻至室溫，再次測(cè)量標(biāo)記線間的距離。
6、 計(jì)算伸長(zhǎng)率及中間值。
伸長(zhǎng)率計(jì)算公式如下：
伸長(zhǎng)率=（拉伸后的標(biāo)記間距離-原始標(biāo)記間距離）/
原始標(biāo)記間距離x100%
七、 試驗(yàn)結(jié)果的評(píng)定
1、 在規(guī)定溫度下負(fù)重15分鐘后，伸長(zhǎng)率的中間值不大于175%。
2、 試件從烘箱內(nèi)取出冷卻后標(biāo)記線間距離的增加量的中間值對(duì)試件放入烘箱前該距離的百分比應(yīng)不大于25%。
陜西華納質(zhì)檢-權(quán)威第三方電線電纜檢測(cè)機(jī)構(gòu)
發(fā)布網(wǎng)址：http://www.dreampolitics.com/
029-86456300
